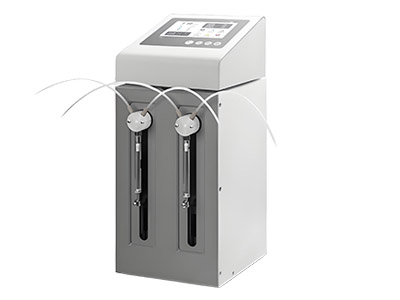

AMH-TS-HS恒流注射泵
AMH-TS-HS恒流注射泵，专注“微升级”液体的传输和分配。通过控制一组交替“抽取—注射”的执行单元， 配合换向阀，实现“恒流注射”功能，既保留了微量注射泵的传输精度，又实现了液体的“不间断传输”。
功能特点
- “微升级”液体的不间断传输
- 四种工作模式：连续传输、定量计量、定时定量、定时启停
- 采用3 英寸工业级真彩色液晶屏，同步仿真动画，让用户操控直观便捷
- 多种外控：RS232/RS485，开关量信号
- 记录换向阀和注射器的使用次数，可实时获得运行信息，便于进行设备维护
- 执行单元支持“脱机”运行，可实现一个控制器对多台执行单元设置不同参数，便于用户配套使用
- 控制器具备脱机提醒和参数同步功能
- 智能校准功能
- 闭环控制，过载保护功能，保护注射器
- 静音型设计
- 304 不锈钢喷塑外壳
技术参数
|
流量范围 |
0.06μL/min-70mL/min |
|
灌注液量范围 |
0.1μL-25mL |
|
灌装精度 |
≤±0.05%（最大行程时，500μL以上注射器，室温下的去离子水） |
|
外控信号 |
无源开关量信号：支持启动/暂停功能，如连接脚踏开关; 有 |
|
源开关量信号：支持启动/暂停、停止、清洗、位功能，5-24V通用 |
|
|
输出接口 |
指示液体输出状态（集电极开路输出） |
|
通信接口 |
RS232、RS485支持Modbus协议，RTU模式 |
|
显示方式 |
4.3英寸-工业级-真彩色液晶屏 |
|
操控方式 |
触摸屏+进口按键 |
|
液路最大承压 |
0.68MPa(高于0.68MPa需选配) |
|
换向阀种类 |
3通120°阀 |
|
换向阀材质 |
阀体材质：PCTFE, 阀芯材质：PTFE |
|
管路接口 |
1/4-28UNF |
|
注射器类型 |
50μL、100μL、250μL、500μL、1.0mL、2.5 mL、5.0 mL、10 mL、25 mL |
|
注射器材质 |
针筒材质：高硼硅酸盐玻璃; 推杆材质：不锈钢; 推杆密封材质：PTFE |
|
电源适配器 |
执行单元：标配24V适配器 控制器：标配5V适配器 |
|
功率 |
控制器≤10W, 执行单元≤60W |
|
工作环境温度 |
15℃~40℃(低温运行需配置低温注射器) |
|
工作环境相对湿度 |
<80%（无凝露） |
流速范围
|
注射器型号 |
最小流量 |
最大流量 |
|
50μL |
0.0625μL/min |
608.37μL/min |
|
100μL |
0.125μL/min |
1.21mL/min |
|
250μL |
0.3125μL/min |
3.04mL/min |
|
500μL |
0.625μL/min |
6.08mL/min |
|
1.0mL |
1.25μL/min |
12.16mL/min |
|
2.5mL |
3.125μL/min |
30.41mL/min |
|
5.0mL |
6.25μL/min |
60.83mL/min |
|
10mL |
12.5μL/min |
70.00mL/min |
|
25mL |
31.25μL/min |
55.00mL/min |
