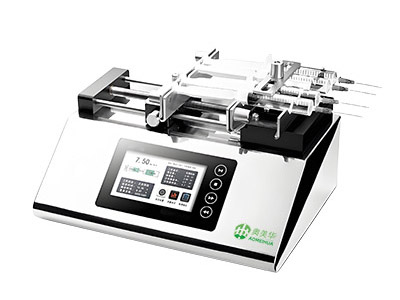

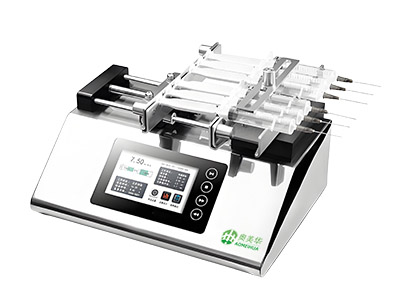

产品简介
- 注射、抽吸型注射泵，镜面抛光不锈钢外壳。
- 3英寸彩色液晶触摸屏控制，操作界面友好。
- 支持RS232、RS485（Modbus 通讯协议）。
- 线性推力强劲，适用于所有材质注射器。
- 适合微小流量传输液体。(非医用)
功能特点
- 在线修改流量功能：泵在运行过程，不用停机，随时调整流量，满足复杂应用。
- 3英寸工业级彩色液晶屏显示，触摸屏操控。人机界面友好，大屏幕液晶屏实时显示各项技术数据。
- 注射器内径输入功能：可以从列表中选择注射器或直接输入注射器内径。
- 三种计量方式任意选择：注射液量一注射速率、注射液量一注射时间、注射速率-注射时间，注射液量实时显示，并具备液量校准功能。
- 具有4种工作模式，各工作模式的技术数据单独保存。
- 堵转保护功能：在工作过程中，注射泵的推进机构被堵死，注射泵会停止推进机构的工作，并鸣笛提示。
技术参数
|
型号 |
AMH-TS-SP01 |
AMH-TS-SP02 |
AMH-TS-SP04 |
AMH-TS-SP06 |
AMH-TS-SP08 |
AMH-TS-SP10 |
AMH-TS-SP12 |
|
通道数量 |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
|
产品尺寸 |
282x214x148mm |
282x248x158mm |
282x220x165mm |
282x243x165mm |
282x265x163mm |
295x292x175mm |
325x314x175mm |
|
产品重量 |
4.44kg |
4.62kg |
4.56kg |
4.78kg |
4.96kg |
5.18kg |
5.38kg |
|
适用注射器类型 |
0.5μL-150mL 所有材质常规注射器 |
10μL-10mL 所有材质常规注射器 |
|||||
|
工作模式 |
灌注、抽取、先灌注后抽取、先抽取后灌注、连续模式 |
||||||
|
注射器选择 |
内置注射器型号以及自定义注射器内径 |
||||||
|
线速度范围 |
lμm/min-132mm/min(流量=线速度*注射器内截面积) |
||||||
|
线速度调节分辨率 |
lμm/min |
||||||
|
线性推力范围 |
12-25kgf（可调） |
||||||
|
最大行程 |
140mm |
||||||
|
行程分辨率 |
0.078μm/μstep |
||||||
|
行程控制精度 |
误差≤±0.3%(行程≥最大行程的30%时) |
||||||
|
回退距离 |
0.01-10mm |
||||||
|
常用模式 |
最多可保存60组常用模式 |
||||||
|
显示方式 |
4.3寸工业级-真彩色液晶屏 |
||||||
|
操作方式 |
触摸屏+按键操控 |
||||||
|
掉电记忆 |
运行过程中异常掉电，重新上电后可选择是否按照掉电前的状态继续进行工作。 |
||||||
|
状态输出 |
OC门信号输出，用于指示运行状态和运行方向 |
||||||
|
外部控制信号 |
启停信号和快速抽取、快速灌注信号，有源开关量信号5V-24V |
||||||
|
启停信号，无源开关量信号，如脚踏开关 |
|||||||
|
通信接口 |
RS232/RS485(Modbus协议，RTU模式) |
||||||
|
适用电源 |
AC90-264V/65W（50-60Hz） |
||||||
|
环境温度 |
0-40℃ |
||||||
|
相对湿度 |
<80% |
||||||
|
防护等级 |
IP31 |
||||||
流速范围
|
医用塑料注射器 |
内径(mm) |
参考流量(μL/min-mL/min) |
|
|
AMH-TS-SP01 AMH-TS-SP02 |
AMH-TS-SP04 AMH-TS-SP12 |
||
|
1mL |
4.70 |
0.0174-2.29 |
0.0174-2.29 |
|
2.0mL |
9.12 |
0.0653-8.623 |
0.0653-8.623 |
|
5mL |
12.48 |
0.1223-16.147 |
0.1223-16.147 |
|
10mL |
15.89 |
0.1983-26.177 |
0.1983-26.177 |
|
20mL |
20.00 |
0.3142-41.469 |
⸻⸻ |
|
30mL |
22.50 |
0.3976-52.484 |
⸻⸻ |
|
50mL |
28.90 |
0.6560-86.588 |
⸻⸻ |
|
100mL |
32.00 |
0.8042-106.154 |
⸻⸻ |
|
150mL |
40.00 |
1.2566-165.871 |
⸻⸻ |
|
玻璃注射器 |
内径(mm) |
参考流量(μL/min-mL/min) |
|
AMH-TS-SP01/ /AMH-TS-SP02 |
||
|
250μL |
2.30 |
0.0042-0.5484 |
|
500μL |
3.25 |
0.0083-1.095 |
|
1mL |
4.60 |
0.0167-2.2033 |
|
2.5mL |
7.28 |
0.0416-5.4944 |
|
5mL |
10.30 |
0.0833-10.9986 |
|
10mL |
14.57 |
0.1667-22.0081 |
|
25mL |
23.00 |
0.4166-54.9859 |
|
50mL |
32.57 |
0.8321-109.976 |
|
100mL |
32.57 |
0.8321-109.976 |
|
微量进样器 |
内径(mm) |
参考流量( nL/min-μL/min) |
|
AMH-TS-SP01/AMH-TS-SP02 |
||
|
0.5μL |
0.10 |
0.008-1.0296 |
|
1μL |
0.15 |
0.018-2.3232 |
|
2μL |
0.20 |
0.031-4.1448 |
|
5μL |
0.35 |
0.096-12.6984 |
|
10μL |
0.50 |
0.2-25.8 |
|
25μL |
0.80 |
0.5-66.4 |
|
50μL |
1.10 |
1-125.4 |
|
100μL |
1.60 |
2-265.4 |
